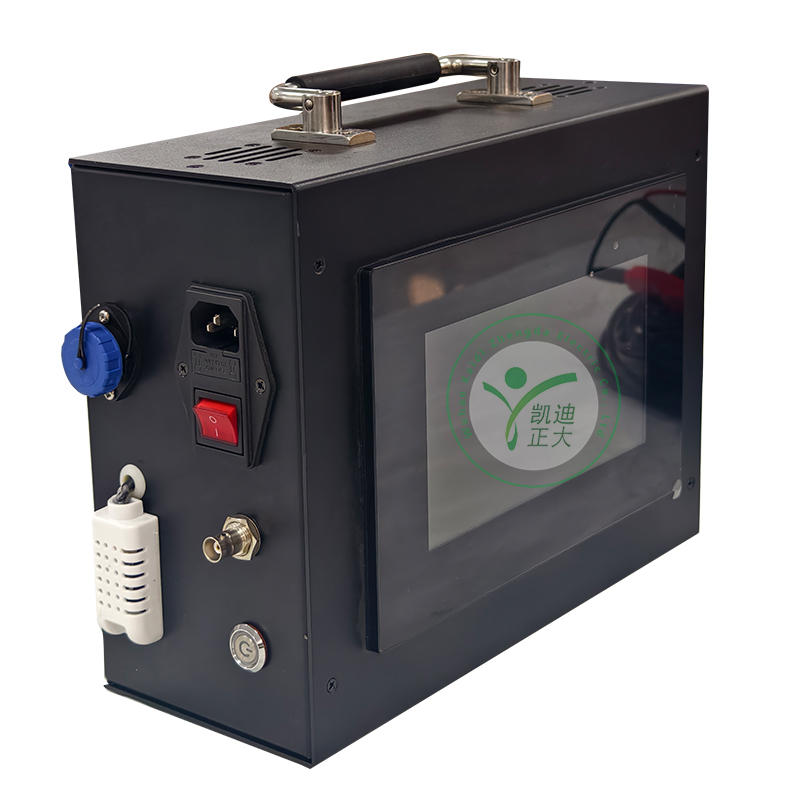

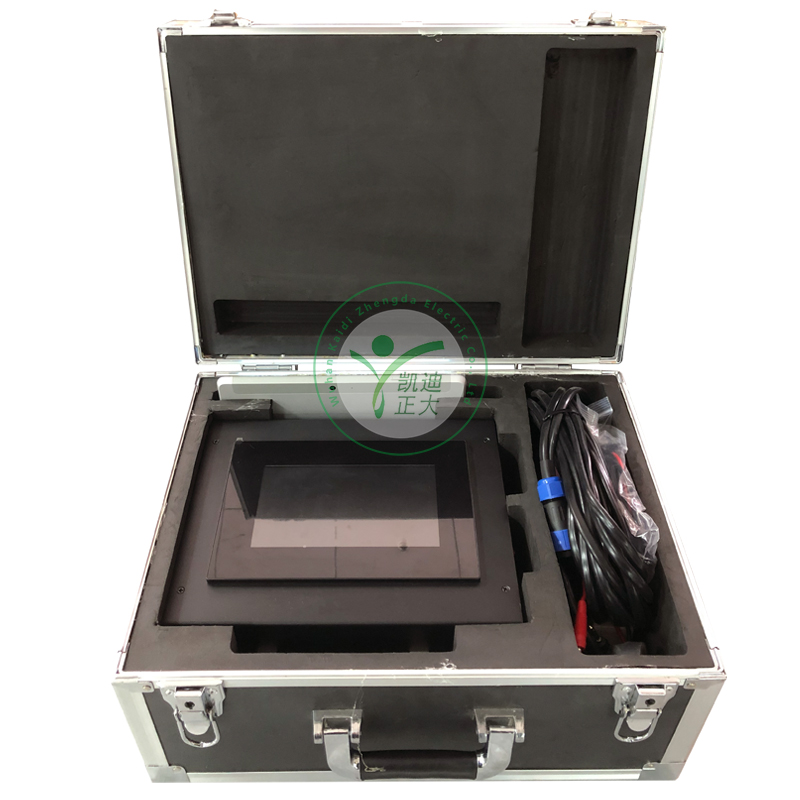

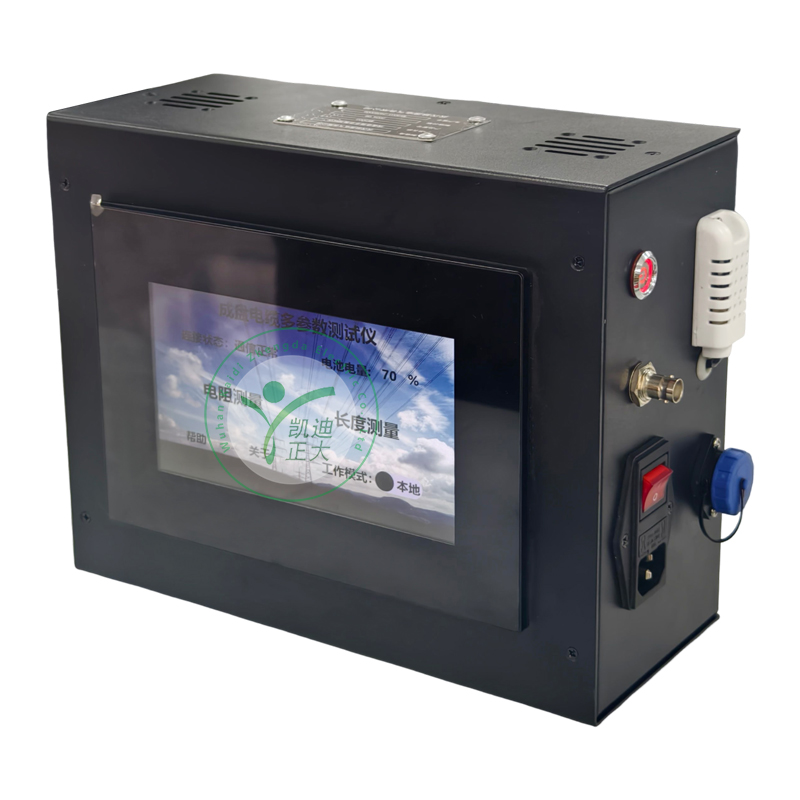

成盤電纜多參數測試儀是一款對電纜質量進行快速檢測的儀器，具有便捷、快速、準確的特點，適用于各類型電纜。


產品特點
成盤電纜多參數測試儀結合多電氣參數的測量，能快速的對電纜導體單位長度電阻、導體有效截面積、電纜長度等值進行測量計算，為用戶進行電纜質量檢測提供了有效準確的手段。


系統功能
儀器采用“行波測試+多電氣參數綜合診斷”的方法，可直接測量電纜長度、導體直流電阻、環境溫度等值，進而計算單位長度導體直流電阻、導體有效截面積等值。儀器配備 2 種測量模式，本地測量（以下簡稱本地）和無線遠程測量（以下簡稱遠程），儀器主機內部配備無線藍牙模塊，在一定距離內可穩定有效的與遠程終端電腦進行數據通信，靈活應對復雜的現場環境。內部集成鋰電池充放電管理系統、充放電過壓過流保護系統、儀器內部過溫保護系統；

行波測量導體長度：通過向電纜一端注入低壓脈沖信號，脈沖信號以一定的速度 v 傳播到另一端，由于阻抗不匹配，脈沖發生反射，通過高速計數器可獲得脈沖傳播時間△t，由公式計算得到測試電纜長度 L（線纜長度小于 30 米或大于 50 千米不建議采用該方法進行測量）。

測量導體直流電阻：通過精密電阻測試模塊對電纜導體直流電阻進行測量，通過廠家標稱的電纜長度（或?qū)嶋H測量的電纜長度）計算單位長度電阻。

儀器還具有通過長導體的阻值與截取的導體的阻值比較計算出導體的長度的功能，也具有通過電纜長度與測量電阻值進行導體的截面積計算的功能。

技術指標
采用精密直流電阻測量模塊測量電纜的電阻，測量范圍：0Ω～100Ω，基本精度±0.2%+1uΩ，在計算單位長度電阻時自動進行溫度修正；

長度測量采用高精度脈沖時間計數模塊，長度測量范圍 30m～50km，精度優于±1%+0.5m；

精密溫濕度測量模塊，測量精度：溫度±1%，濕度±2%；

藍牙模塊有效傳輸距離 0~30m，環境空曠情況下；

鋰電池為 12.6V 15000mAh，大容量電池組，滿電量時可供測試儀開機待機20 小時以上，實際不間斷測量運行 8 小時以上。

相關執行標準
GB/T 3956-2008 電纜的導體
GB/T 6587-2012 電子測量儀器通用規范
GB/T 12604.1-2020 無損檢測 術語 超聲檢測
GB/T 11344-2021 無損檢測 超聲測厚
JB/T 9329-1999 儀器儀表運輸、運輸貯存基本環境條件及試驗方法
