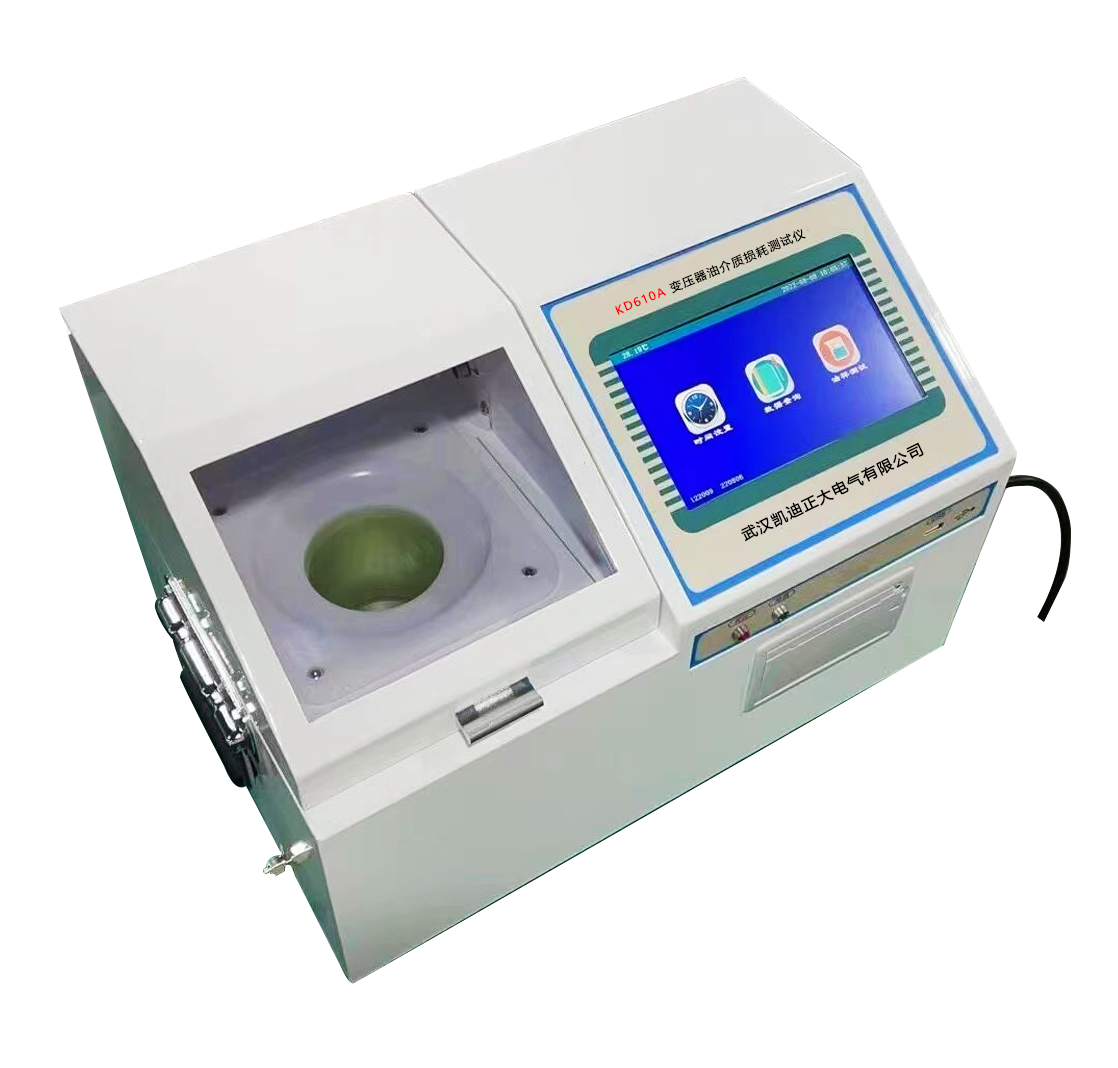

    一體化精密油介損體積電阻率測試儀是用于絕緣油等液體絕緣介質的介質損耗角及體積電阻率測試的一體化結構的高精密儀器。內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。其中加熱部分采用了當前高頻感應加熱方式，該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點。交流試驗電源采用AC-DC-AC轉換方式，有效避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機發電，該儀器也能正確運行。內部標準電容器為SF6充氣三極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，保證儀器長時間使用后仍然精度一致。
    儀器內部采用數字技術，智能自動化測量，多種模式測式，配備了7寸大屏幕觸控式彩屏顯示器，中文菜單，每一步驟都有中文提示，測試結果可以打印輸出，操作人員不需專業培訓就能熟練使用。


?加熱
儀器采用高頻感應爐加熱，啟動加熱后，溫控CPU發出加熱命令，同時采集油杯內部溫度傳感器的溫度值，加熱采用變功率控制和PWM控制兩者相結合的控制方式。在油樣溫度較低時，用大功率加熱方式，這有利于縮短油樣加熱時間；待溫度升至接近預設溫度時，采用較小功率PWM加熱方式，這樣有利于油樣加熱均勻。
高頻感應爐加熱避免了發熱塊加熱不均勻的現象。
?控溫
在實測溫度接近預設溫度時，溫控CPU采用小功率PWM方式加熱，采樣溫度值經PID運算，分析出PWM控制占空比，使溫度嚴格控制在預設溫度誤差范圍以內。
?介損測量
試驗電壓同時加在儀器內部標準電容器及油杯加壓極上，測量電路對這兩路信號進行PGA等控制后對兩通道信號進行同步AD采樣，將數字信號送DSP（數字信號處理器），DSP對其進行濾波、FFT等運算后計算出tgδ、C x  、ε等參數，送主控CPU。
?體積電阻率測量
直流高壓試驗電壓加在油杯加壓極上，經過測試回路，產生一微弱電流信號，該微弱電流信號經測量電路放大后送進AD采樣，將數字信號送DSP（數字信號處理器），DSP對其信號進行處理，計算出Rx、Gx、ρ、σ等參數，送主控CPU。

1	使用條件	-15℃∽40℃           RH＜80%
2	電    源	AC 220V±10%        頻率無限制
3	交流高壓輸出	400V∽2200V ±2%   每隔100V    50VA
4	直流高壓輸出	200V∽600V ±2%
5	溫控感應爐	最大功率500W
6	溫度控制范圍	<100℃
7	溫度控制誤差	±0.5℃
8	溫度測量分辨率	0.1℃
9	控溫時間	室溫到90℃            小于20min
10	測量范圍	tgδ C x R x	無限制 15PF-300PF 10M-20T
11	分辨率	△ tgδ： △ Cx ： △ Rx ：	0.001% 0.01pF 0.01
12	精    度	△ tgδ： △ Cx ： △ Rx ：	±(讀數*0.5%+0.020%) ±(讀數*0.5%+0.5PF) ±讀數 * 10%
13	相對介電常數	ε	根據Cx自動計算，精度同Cx
14	油直流電阻	R x	自動測量計算
15	油直流電導	G x	根據Rx自動計算
16	體積電阻率	ρ	根據Rx自動計算，精度同Rx
	體積電導率	σ	根據Rx自動計算，精度同Rx
17	外形尺寸	410（L）×265（W）×285（H）
18	重    量	18Kg
